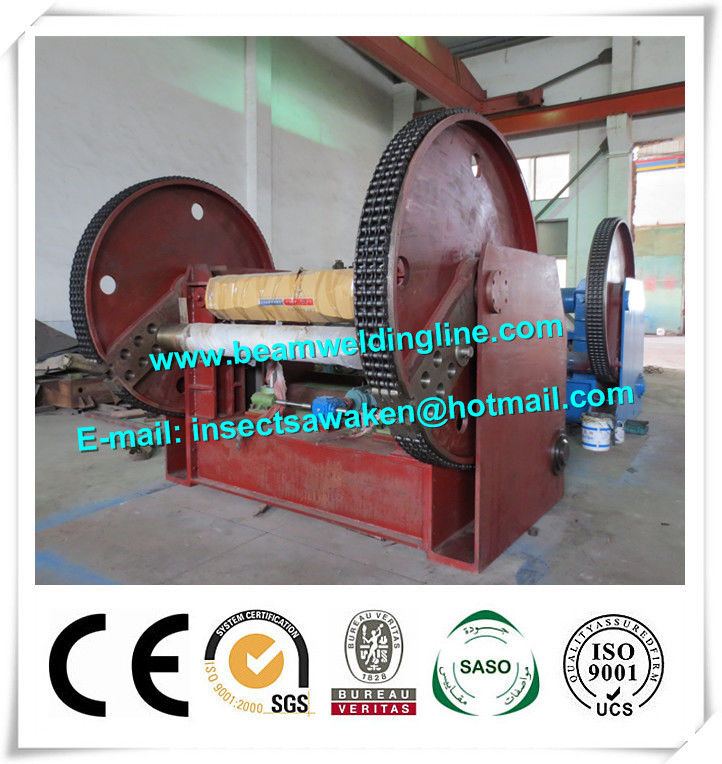

Mechaniczny spawanie rurą przemysłową kocioł orbitalny do panelu ściennego
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | Friendship Machinery |
| Orzecznictwo | CE, ISO |
| Numer modelu | Seria ZZ |
| Minimalne zamówienie | 1 zestaw |
| Szczegóły pakowania | Pakiet Standard |
| Czas dostawy | 30 dni roboczych po zaliczce |
Szczegóły Produktu
| Szerokość panelu rurki | 1600mm | Metoda napędzana | Typ mechaniczny |
|---|---|---|---|
| maksymalny kąt zgięcia | 150 stopni | Moc gięcia | 2tons |
| High Light | maszyna do zaklejania rur,maszyna do gięcia rur stalowych |
||
opis produktu
Mechaniczny panel spawalniczy do spawania paneli przemysłowych na panel ścienny
1. Parametry techniczne
Nie. | Pozycja | Specyfikacja |
1 | Średnica rury | φ 28-φ 63,5 mm |
2 | Maksymalna szerokość panelu rurowego | 1600 mm |
3 | Maksymalna moc zacisku | 2 t |
4 | Największy kąt zgięcia | α = 150 ° |
5 | Promień zgięcia | R = 180-450 mm |
6 | Prędkość zginania | ≈ 0,26r / min |
7 | Silnik | 7,5 kW |
2. System kontroli
Ekran dotykowy, PLC, usuń przełącznik sterowania. Gięcie spawanego panelu rurowego do wymaganej wielkości, silnik jako moc, z zaletami prostej struktury, łatwości obsługi.
3. Skład wyposażenia
● Składniki mechaniczne składają się z mechanicznego systemu gięcia korpusu maszyny napędzanej.
● Korpus główny jest spawaną konstrukcją stalową, hartowaną w dużym piekarniku w celu usunięcia siły.
● Projektuj i wykonuj zgodnie z chińską normą krajową, aby zapewnić trwałość maszyny.
● Stosuj stal dobrej jakości, poddawaną obróbce, hartowanej po obróbce, aby maszyna miała wystarczającą sztywność i wytrzymałość.
● Elektryczny system sterowania składa się z ekranu dotykowego, PLC, pilota zdalnego sterowania i tak dalej.
● Ekran dotykowy pokazuje bieżący kąt, może ustawić kąt zgięcia. Kąt jest kontrolowany przez PLC, upewnij się, że dokładność gięcia osiąga 0,1 stopnia.
4. Formy i akcesoria (kupujący musi kupić osobno)
Nie. | Nazwa | Q'ty |
1 | giętarki do gięcia rur | 1 zestaw |
2 | wałek | 1 zestaw |
3 | Panelowy stojak rolkowy | 1 zestaw |
5. Zakres dostawy
Nie. | Nazwa | Model | Q'ty |
1 | Główna maszyna | ZZCPJ1600-S | 1 zestaw |
2 | Zmotoryzowany system zaciskowy | 1 zestaw | |
3 | Panel sterowania | 1 szt | |
4 | Pilot | 1 szt |
