Maszyna do zgniatania małych rur Maszyna do zgrzewania paneli do rur kotła
Średnica średnic rury | 32-76 mm | Rozmiar rury | 3-12.7 mm |
---|---|---|---|
zginać promień przed ściskaniem | 1.5D | zginać promień po zgniataniu | 0,6-1,2 |
High Light | maszyna do zaklejania rur,maszyna do gięcia rur stalowych |

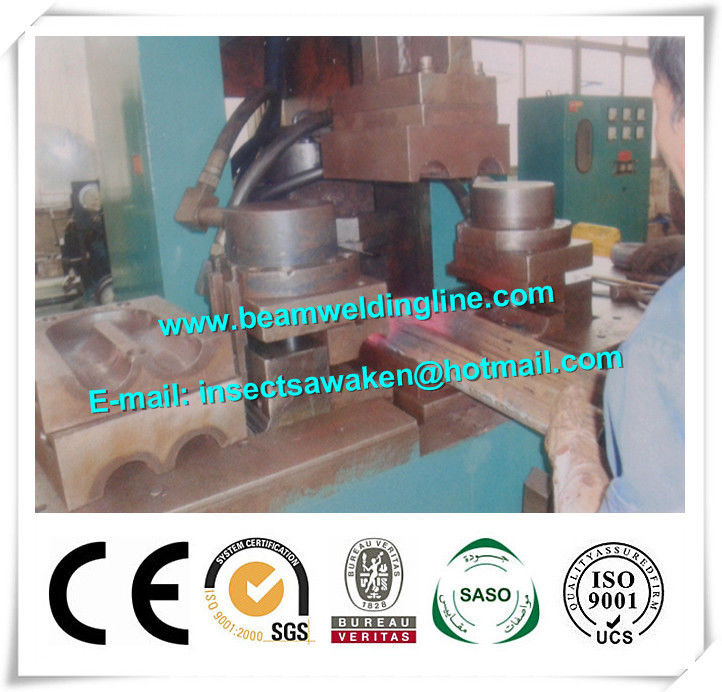

Maszyna do zaklejania małych rur Maszyna do zgrzewania paneli do rur kotła
1. Model
● To urządzenie zaprojektowano po prostu jako typ C i ma 9 cylindrów olejowych do napędu hydraulicznego.
● Służy do wyciskania i kalibrowania małego podgrzanego łokcia na tym samym poziomie. Zakwalifikowany kolanko 180 ° Φ = 76 mm grubość = 12,7 mm R = 1,5D można ścisnąć do R = 0,6D i uzyskać wymaganie techniczne.
2. Dane techniczne
● Średnica rury: D = Φ32-Φ76mm
● Grubość rury: 3-12.7 mm
● Promień zgięcia kolanka 180 ° przed ściskaniem: R = 1,5D
● Promień zagięcia kolana 180 ° po zgniataniu: R = (0,6-1,2) D
● Maksymalna otwarta odległość zacisku: L = 400 mm
● Ciśnienie ściśnięcia: F = 45t
● Ciśnienie kalibracji: F = 120t
● Ciśnienie układu hydraulicznego: N = 16Mpa
● Moc pompy: N = 18,5 kW
3. Konstytucja
● Rama typu C (tokarka), ma dziewięć cylindrów olejowych, przekładnia hydrauliczna
● Cylinder kalibracyjny maksymalnie180t
● Cylinder dociskowy
● Lewy i prawy mechanizm wyciskania
● Up / down trybu under skalibrowanego przez slajd
● Głównie wykorzystuje sterowanie PLC, sterowanie ogrzewaniem w tym samym panelu, prosta obsługa, mała awaryjność. Użyj czujnika, aby przetestować odległość zgniatania
4. Dostarczone części
Nie. | Nazwa | Model | Q'ty |
1 | Główna maszyna | ZZSRJZJ | 1 |
2 | Piec indukcyjny | 1 | |
3 | System chłodzenia wodą | 1 | |
4 | System hydrauliczny | 1 | |
5 | Pleśń | Klient podaje rozmiar | 1 |
6 | Panel sterowania | 1 | |
7 | Tabela operacji | 1 |
