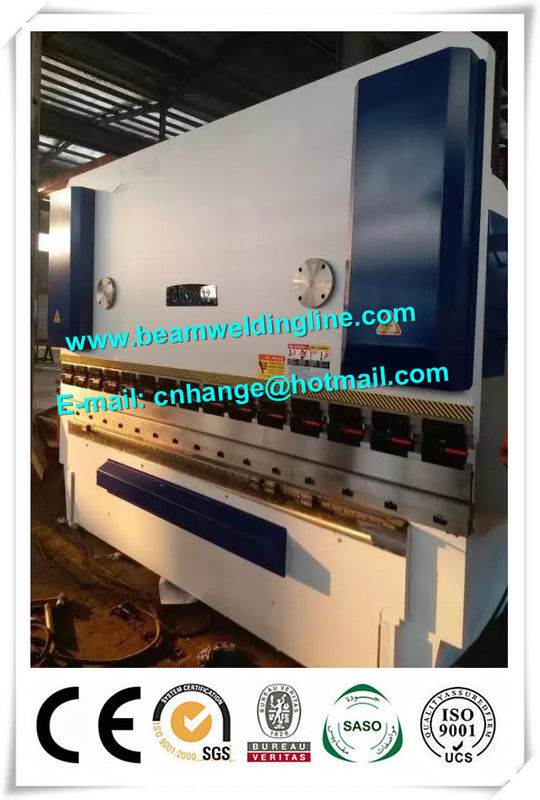

WC67Y-100Tx2500 NC Prasa krawędziowa hydrauliczna, hydrauliczna maszyna do gięcia blachy
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | FRIENDSHIP MACHINERY |
| Orzecznictwo | CE, ISO |
| Numer modelu | WC67Y |
| Minimalne zamówienie | 1 |
| Szczegóły pakowania | Standardowy pakiet eksport |
| Czas dostawy | 30 dni |
| Możliwość Supply | 10 ZESTAWÓW MIESIĘCZNIE |
Szczegóły Produktu
| Blacha stalowa | Q235A | Kontroler | E21 |
|---|---|---|---|
| Wytrzymałość blachy stalowej | 450N.M | Pierścienie uszczelniające | Valqua, Japonia |
| Materiał formy | T8 | Komponenty elektryczne | Schneider lub Siemens |
| High Light | Maszyna do cięcia hydraulicznego cnc,giętarka do blachy |
||
opis produktu
WC67Y-1 00 T / 25 00 NC Prasa hydrauliczna z hamulcem
1. Parametry techniczne
| Model | Jednostki | WC67Y-100T / 2500 | |
| Maksymalna grubość zginania | mm | 6 | |
| Wygięta wytrzymałość blachy stalowej | N / mm 2 | 450 | |
| Ciśnienie nominalne | kN | 1000 | |
| Długość robocza | mm | 2500 | |
| Odległość między kolumnami | mm | 2005 | |
| Głębokość gardła | mm | 400 | |
| Udar ram | mm | 120 | |
| Maksymalna wysokość otwierania | mm | 385 | |
| Pompa zębata | Model | / | CP0-20-P-10R |
| Pływ | L / min | 20 | |
| Nacisk | MPa | 31,5 | |
| Szybkość RAM | Rozładowany | mm / s | 60 |
| Praca | mm / s | 8 | |
| Powrót | mm / s | 70 | |
| Ciśnienie robocze układu hydraulicznego | Mpa | 26 | |
| Moc silnika głównego | KW | 7.5 | |
| Masa netto | kg | 5800 | |
| Całkowity wymiar | mm | 2600 * 1480 * 2200 | |
2. Struktura i charakter deski
● Część ramowa
Napęd hydrauliczny WC67Y-100/2500 Prasa krawędziowa E21 NC, część suwaka składa się z siłownika, cylindra i mechanicznej struktury precyzyjnej regulacji. Lewy i prawy cylinder przymocowany do ramy, tłok napędu układu hydraulicznego podnoszą tłok, aby poruszać się w górę iw dół.
● Część robocza
Przycisk steruje obszarem roboczym z przodu, wskaźnik cofania silnika przesuwa się do przodu i do tyłu, a wyświetlacz numeryczny pokazuje ruch, przełącznik jazdy ogranicza pozycję przednią i tylną. Łatwo go obsługiwać.
● Część tylna
Tył przyjmuje transmisję silnika, napędza dwie precyzyjne śruby kulowe synchroniczne ruchy przez koło łańcuchowe, układ sterowania wyświetla wartość zapotrzebowania.
● System synchroniczny
Układ synchroniczny tego urządzenia składa się z osiowego, wahliwego ramienia skrętnego. Struktura jest prosta, zdolność jest stabilna i niezawodna, z wysoką synchroniczną dokładnością, po ustawieniu mechanicznej prędkości bloku przez przekładnię silnika, układ sterowania wyświetla wartość.
● System transmisji
Do mocowania precyzyjnej śruby kulowej i szyny prowadzącej, z wysoką dokładnością powtarzania pozycjonowania, szybkości i długiej żywotności.
