1600mm Spawanie rur orbitalnych, Spawanie łukiem krytym

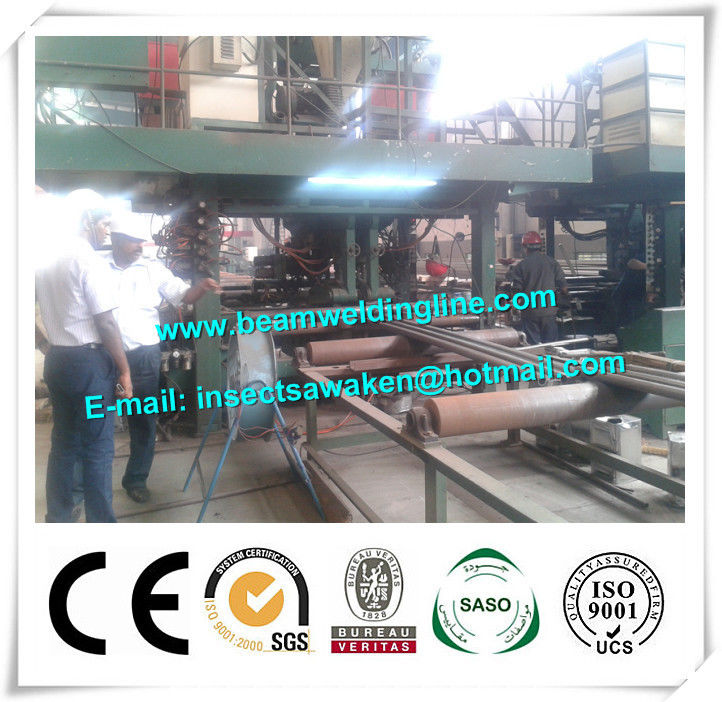

1600mm Maszyna do spawania paneli membranowych, maszyna do spawania łukiem krytym

1. Struktura sprzętu

● To urządzenie składa się z urządzenia SAW (dwa zestawy palnika spawalniczego, palnik poruszający się pionowo i bocznie, podawanie podające drut, kalibracja drutu, urządzenie do recyklingu strumienia itp.), Cztery zestawy źródła prądu spawania, elektryczny układ sterowania (skrzynka sterująca , skrzynki operacyjne itp.), wałek przenoszący, sprężone powietrze i tak dalej.
● Podawanie drutu, palnik, przełączniki elektryczne i inne komponenty, zalecane komponenty importowane.
● W procesie zgrzewania razem, cztery zestawy niezależnego przycisku sterowania, regulowane pokrętło (w tym regulacja spawania, pozycjonowanie cylindra mobilnego, itp.) I regulowany cyfrowy. wyświetlacz i tarcza powinny być w jednym pudełku. Proces spawania może być ręczny lub programowany.

2. Krótkie wprowadzenie

Wykorzystując cztery zestawy źródeł spawania łukiem krytym proces spawania rur i płaskownika w jedną lub nawet grupę rurową, i dopasowanie 1600 * 4 istniejącej maszyny w celu zwiększenia zdolności zgrzewania membrany w sklepie.

● Średnica zewnętrzna rury: φ22-φ89mm
● Grubość ścianki rury: 3-16 mm
● Szerokość płaskownika: 12-150 mm
● Grubość płaskownika: 3-16 mm
● Długość panelu rurowego: zgodnie z rozmiarem warsztatu
● Maksymalna szerokość panelu rurowego: 1600 mm
● Materiał rury i płaskownika: stal węglowa lub stal stopowa

3. Parametr techniczny

● Wysokość rolki: 865 mm
● Średnica drutu spawalniczego: φ1,6-φ2mm,
● Prędkość podawania drutu spawalniczego: 1-20 m / min
● Szpula drutu spawalniczego: 4szt., 150kg / szt
● Prędkość podawania: regulowana od 0,5 do 2,0 m / min
● Sprężone powietrze: 5-6 bar
● Latarka: 2 grupy (4 zestawy), 2 uchwyty spawalnicze w lewo i 2 uchwyty spawalnicze z prawej strony, każda grupa może poruszać się od środka do lewej / prawej strony do 800 mm, odległość 2 pochodni w każdej grupie wynosi 30 mm, kąt pochodni a rura wynosi 90 °
● Skok palnika w pionie wynosi 100 mm, dodatkowy skok precyzyjnego dostrajania ręcznego to 40 mm. Nadaje się do spawania różnych rozmiarów paneli rurowych
● Źródło prądu spawania SAW:
- model: DC-600 (USA Lincoln)
- moc wejściowa: 220 V / 380 V / 440 V / 30 HZ / 50 HZ / 60 HZ
- moc wyjściowa: 600 A / 44 V / 100%, 680A / 44V / 60%
- Waluta wejściowa przy mocy znamionowej: 116A / 67A / 58A
- Zakres wyjściowy: 70-850A, 13-44V (napięcie stałe), 90-850A, 24-42V (prąd stały)
- wymiar: 781 * 565 * 965 mm
- waga netto: 237 kg
- model głowicy podajnika drutu: NA-3SF (USA Lincoln)
- prędkość podawania drutu: 0-20000 mm / min
- średnica drutu spawalniczego: φ2mm, φ1,6mm (opcjonalnie)
● System odzyskiwania strumienia:
- model: ZH-5
- silnik: 5,5 kW
- wstępne podgrzewanie: 2KW
- pojemność strumienia: 260 litrów
- temperatura ogrzewania: 0 ℃ -200 ℃
● System sterowania:
- w tym ekran dotykowy, PLC, moduł wymiany AD / DA, system serwo AC
- transformator izolujący: 380V / 220V

4. Inne wymagania

● Struktura podawania: prędkość podawania jest synchroniczna z prędkością spawania, która jest regulowana w zakresie 0,5-2,0 m / min. Oś może być wyposażona w różne rolki w powyższej specyfikacji z pneumatycznym urządzeniem zaciskowym.
● Dwa zestawy bocznych mechanizmów zaciskowych: od środka do ruchu bocznego to około 0-800 mm, ten sam ruch, co lewy / prawy fotel rolkowy. Tylne koła z urządzeniami pneumatycznymi, sworzeń przystosowany do wałka przepięciowego powyższego specyfikacja rurka, tył bocznego wałka dociskowego może skalibrować boczne zakrzywienie, ruch bocznego wałka dociskowego z cylindrem, którego precyzyjne dostrojenie następuje ręcznie.
● Przedmiot obrabiany może znajdować się w rogu.
● Urządzenie do recyklingu strumienia: każdy palnik grupowy powinien być wyposażony w urządzenie do recyklingu strumienia, kosz materiału w proszku z strumieniem suszenia, który należy umieścić w spawanych elementach, wdychanie do rury strumienia spawalniczego po spawaniu jako recykling. ssanie maszyny ssącej powinno być wystarczające, rura strumienia powinna mieć wystarczającą pojemność, aby zapewnić normalne spawanie. któremu należy towarzyszyć urządzenie grzewcze i równomierne ogrzewanie, automatyczna regulacja temperatury, temperatura nagrzewania wynosi od 0-200 ℃.
● Instytucje wspomagane drutem: dodatkowa prędkość podawania drutu jest większa 3 razy niż prędkość podawania.
● Szybkość spawania: prędkość spawania i spawania w spawaniu można regulować w zakresie od 0 do 2,0 m / min, każdą spawarkę z prędkościomierzem lub cyfrowym wyświetlaczem.

5. Model wyposażenia

6. Zakres dostawy

7. Części zapasowe i narzędzia

Przenośniki wejściowe i wyjściowe do urządzenia do zgrzewania płyt ściennych Możesz go kupić bezpośrednio lub wyprodukować zgodnie z naszymi rysunkami. Przeszukaj Luk Mankai na Youtube, jeśli chcesz zobaczyć proces spawania.

Obszar wprowadzania rur i paneli ● Średnica zewnętrzna rury: φ22-φ89mm ● Grubość ścianki rury: 3-16 mm ● Szerokość płaskownika: 12-150 mm ● Grubość płaskownika: 3-16 mm ● Palnik spawalniczy: 4 jednostki (SAW) ● Maksymalna szerokość panelu rurowego: 1600 mm
