Szczegóły Produktu
Miejsce pochodzenia: CHIA
Nazwa handlowa: FRIENDSHIP MACHINERY
Orzecznictwo: CE, ISO
Numer modelu: WC67Y
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Szczegóły pakowania: Standardowe pakowanie
Czas dostawy: 30 dni roboczych
Możliwość Supply: 5-10 zestawów na miesiąc
System NC: |
E21 |
Ostrze: |
T8 |
Silnik główny: |
Jiangsu Hengli |
Główne komponenty elektryczne: |
Siemens lub Schneider |
Uszczelki: |
VALQUA, Japonia |
Pompa hydrauliczna: |
WYSOKA TECHNOLOGIA |
System NC: |
E21 |
Ostrze: |
T8 |
Silnik główny: |
Jiangsu Hengli |
Główne komponenty elektryczne: |
Siemens lub Schneider |
Uszczelki: |
VALQUA, Japonia |
Pompa hydrauliczna: |
WYSOKA TECHNOLOGIA |

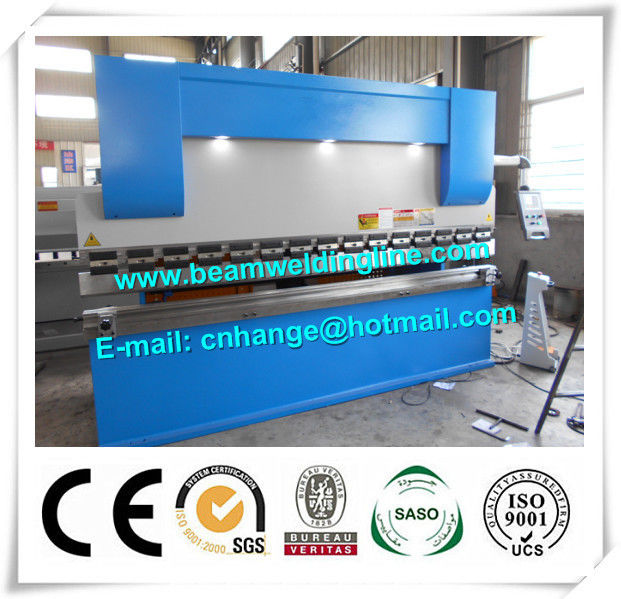

Prasa hydrauliczna NC i maszyna do gięcia 80T używana w płycie stalowej
WC67Y- 80T / 25 00 Prasa hydrauliczna
1. Parametry techniczne
| Model | Jednostki | WC67Y-80T / 2500 | |
| Maksymalna grubość zginania | mm | 5 | |
| Wygięta wytrzymałość blachy stalowej | N / mm 2 | 450 | |
| Ciśnienie nominalne | kN | 800 | |
| Długość robocza | mm | 2500 | |
| Odległość między kolumnami | mm | 2020 | |
| Głębokość gardła | mm | 320 | |
| Udar ram | mm | 120 | |
| Maksymalna wysokość otwarcia między stołem i ramą | mm | 380 | |
| Pompa zębata | Model | / | CP0-16-P-10R |
| Pływ | L / min | 16 | |
| Nacisk | Mpa | 31,5 | |
| Szybkość RAM | Rozładowany | mm / s | 60 |
| Praca | mm / s | 8 | |
| Powrót | mm / s | 70 | |
| Ciśnienie robocze układu hydraulicznego | Mpa | 26 | |
| Moc silnika głównego | kW | 7.5 | |
3. Główna struktura urządzenia
● System synchroniczny
Układ synchroniczny tego urządzenia składa się z osiowego, wahliwego ramienia skrętnego. Struktura jest prosta, zdolność jest stabilna i niezawodna, z wysoką synchroniczną dokładnością, po ustawieniu mechanicznej prędkości bloku przez przekładnię silnika, układ sterowania wyświetla wartość.
● System transmisji
Do mocowania precyzyjnej śruby kulowej i szyny prowadzącej, z wysoką dokładnością powtarzania pozycjonowania, szybkości i długiej żywotności.
● Mold
Zwykle krótkie formy w przekroju służą do łączenia na żądaną długość z wysoką precyzją, drobną wymiennością i wygodą dla demontażu i instalacji. W szczególności, sekcja łącząca z górną matrycą jest wyposażona w jednostkę regulującą w kształcie klina, która jako kompensacja może podnieść dokładność pracy obrabianych elementów na całej długości. Niższe matryce są przetwarzane w różnych V-rynienach, aby ułatwić operatorom wybór i są wyposażone w dolną konstrukcję stojącą, wystarczy podnieść łańcuch rolkowy na uchu do podnoszenia i dolne ucho do podnoszenia, luźne górne szalunki podnieść suwak, aby następnie obrócić niżej matrycę, aby wybrać powierzchnię lokalizacji rynny V.
UKŁAD ELEKTRYCZNY
SYSTEM NC: E21
