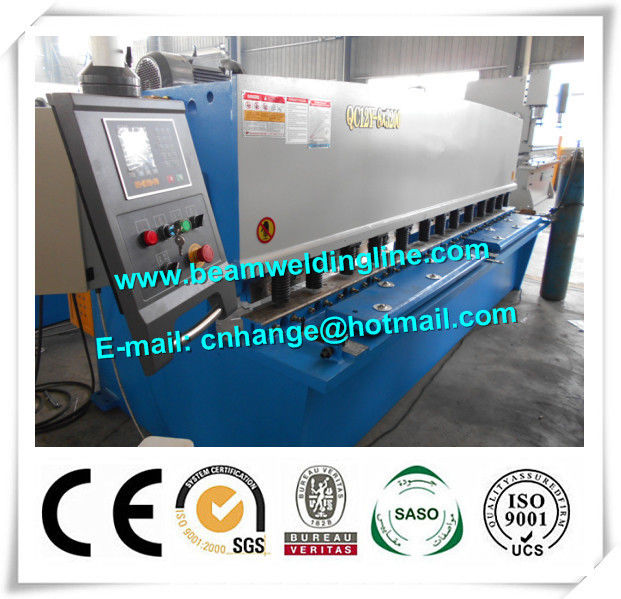

QC12Y Swing Hydrauliczne nożyce do blach stalowych, hydrauliczne nożyce do ścinania
System NC | E21 | Ostrze | 6CrW2Si |
---|---|---|---|
Silnik główny | Jiangsu Hengli | Główne komponenty elektryczne | Siemens lub Schneider |
Uszczelki | VALQUA, Japonia | Pompa hydrauliczna | WYSOKA TECHNOLOGIA |
High Light | hydrauliczna nożyce gilotynowe,nożyce hydrauliczne cnc |
1. Parametry techniczne
Model | Jednostka | QC12Y-10 x3200 |
Kontroler | / | E21S |
Maksymalna grubość ścinania | mm | 10 |
Maksymalna szerokość ścinania | mm | 3200 |
Kąt cięcia | ° | 1.5 |
Czasy uderzeń | na / mm | 10 |
Długość ostrza | mm | 3300 |
Odległość między kolumnami pionowymi | mm | 3420 |
Zakres tylnego manometru | mm | 20-600 |
Wysokość stołu roboczego | mm | 765 |
Moc silnika głównego | kW | 15 |
2. Struktura urządzenia i charakter
● Przedni wspornik i tylny manometr: przedni wspornik umieszczony na stole warsztatowym, wskazanie wartości za pomocą manszety, w celu osiągnięcia wymaganej wartości zapasu poprzez wyregulowanie aktywnego psa zatrzymującego, pozwolić na cięcie cienkiej płyty przy użyciu przedniego wspornika; tylny manometr zamontowany na adapterze ostrza, i wykonał ruch wahadłowy za pomocą adaptera ostrza, aby wyregulować tylny wskaźnik przez napędzany silnik, transmisję za pomocą śruby kulowej i prostego prowadnika po zmniejszeniu prędkości za pomocą przekładni, i może to być ręczne urządzenie mikrometryczne.
● Układ hydrauliczny: składa się z grupy zaworów regulacyjnych, pompy olejowej, cylindra, cylindra powrotnego, cylindra kształtującego, obwodu hydraulicznego zespołu i tak dalej. Cały system ma tę przewagę, jak rozsądna konstrukcja, niski poziom hałasu, szybki bieg i dobre bezpieczeństwo.
● Instalacja elektryczna: składa się z elektrycznej skrzynki sterowniczej, wewnętrznej linii łączącej, panelu sterowania, silników głównych i wice, pedału nożnego i tak dalej. Ma tę przewagę, jak wysoki współczynnik bezpieczeństwa, ogólna wydajność jest wysoka.
Strzygarka do maszyn ścinanych
