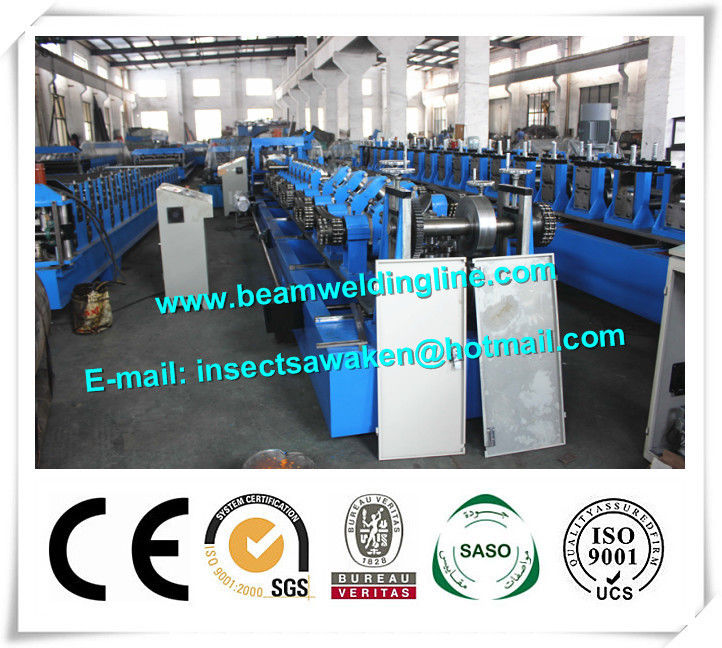

Niebieska wymienna maszyna do formowania płatwi CZ w pełni zautomatyzowana
High Light | corrugated roll forming machine,metal roll forming machine |
---|
Niebieska wymienna maszyna do formowania płatwi CZ w pełni zautomatyzowana
1. Data techniczna
za. Do płatwi C: szerokość 80-300 mm, wysokość 40-80 mm, małe żeberka 14-25 mm
b. Do płatwi Z: szerokość 80-300 mm, wysokość 40-80 mm, małe żeberka 14-25 mm
2. Główna maszyna
za. Ręczne rozwijanie: bezczynny model bez żadnej mocy
b. Udźwig uncoil: 3tons
do. Główna rama maszyny: przyjmuje h pełną wiązkę spawaną
re. Model prowadnicy: model rolki bocznej
mi. Model transmisji: transmisja łańcuchowa modelu ściennego
fa. Średnica rolki: 70 mm
sol. Model napędzany: silnik, 18,5 kW
h. Moc stacji hydraulicznej: 5,5 kW
ja. Prędkość formowania: 20 m / min
jot. Stacja rolkowa: 16 stacji głównych i rolki wspomagające
k. Materiał wałka: Hartowanie GCR15 HRC58-62, obróbka powierzchni chromem
l. Materiał osi głównej: kondycjonowanie Cr40 HRC28-30
m. Metoda odcięcia: przecinak hydrauliczny (jeden komplet)
n. Formowanie grubości: 1,5-3 mm
o. Dokładność pomiaru: ± 2 mm
str. Część elektryczna i hydrauliczna
- Sterowanie PLC, falownik ma funkcje automatycznego sterowania, napędu mechanicznego lub hydraulicznego i alarmowania
- na panelu sterowania znajdują się przyciski, przełącznik i zatrzymanie awaryjne, ekran dotykowy 7,5 "
- części hydrauliczne z Tajwanu
q. Środowisko pracy
- moc: 415V60HZ
- prąd: mniej niż 30KW
3. Kroki robocze
Uncoil - Prowadzenie i poziomowanie - Formowanie walców - Wykrawanie - Odcięcie hydrauliczne - Wyjście
Instrukcja uncoiler: 3tons |
Tabela wyników 2 zestawy |
