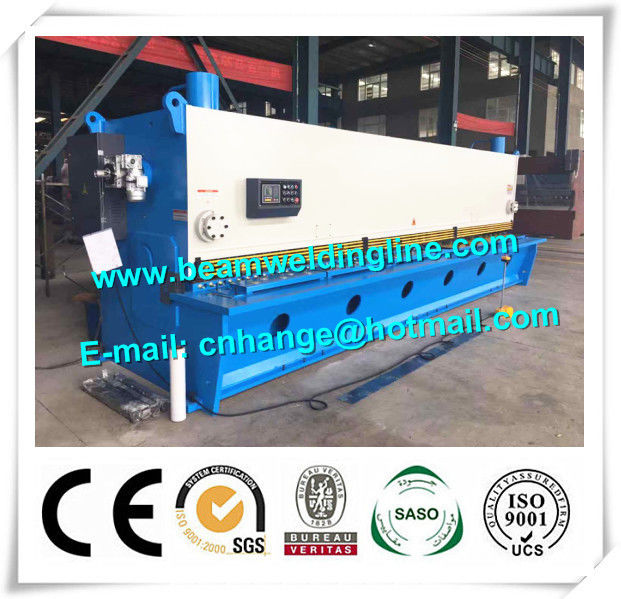

Gilotyna hydrauliczna gilotynowa do blachy metalowej QC11Y do ścinania blach
Modelu | QC11Y | Sposób sterowania | NC |
---|---|---|---|
SYSTEMU | Marka E21 | Przełącznik nożny | Obejmują |
Silnik główny | Siemens | Ścinanie grubości | 19 mm |
High Light | hydrauliczna nożyce gilotynowe,nożyce hydrauliczne cnc |
parametry techniczne
Model | Jednostka | QC11Y-16 × 9000 | |
Maksymalna grubość ścinania | mm | 16 | |
Maksymalna szerokość ścinania | mm | 9000 | |
Utrwalona wytrzymałość blachy stalowej | N / mm 2 | 450 | |
Kąt cięcia | ° | 0,5-2,5 | |
Uderzenia | min -1 | 5-15 | |
Długość ostrza | mm | 9100 | |
Odległość między kolumnami | mm | 9230 | |
Zakres tylnego manometru | mm | 20-1000 | |
Moc silnika głównego | KW | 55 | |
Pompa zębata | Model | / | CP2-125-P-10R |
Pływ | ml / r | 125 | |
Nacisk | Mpa | 31,5 | |
Masa netto | kg | 57000 | |
Wymiar | mm | 10100 * 3000 * 3800 |
Struktura urządzenia i charakter
● To urządzenie główne służy do cięcia płaskich arkuszy ze stali węglowej o zakresie grubości od 4 mm do 16 mm i szerokości mniejszej niż 9000 mm, gdy wytrzymałość stali nie przekracza 450 N / mm 2 . Więc jeśli chcesz użyć urządzenia do cięcia arkusza blachy o wyższej wytrzymałości niż 450 N / mm 2 , grubość cięcia będzie niższa niż normalnie.
● Przyjmuje trzypunktowe prowadnice rolki, aby zwolnić odstęp między prowadnicami, wyższą jakość cięcia.
● Tylny miernik używał inteligentnej instalacji wyświetlacza, automatycznej liczby ścinania, wstecznego miernika
regulowane według wymagań klienta.
System E21 NC
