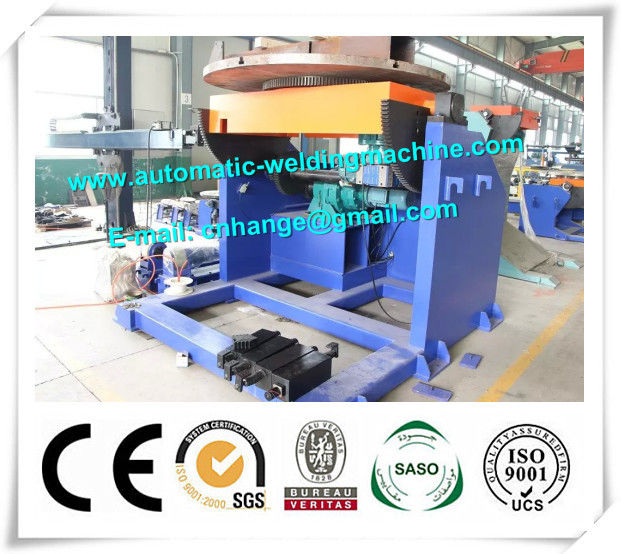

Automatyczny pozycjoner spawalniczy Kolumna gramofonowa i belka Prędkość VFD
High Light | column and boom welding manipulators,weld positioner |
---|
1. Opis ogólny
-Stół roboczy można obracać (w 360 stopniach) lub przechylać (w 90-120 stopniach), umożliwiając zgrzanie przedmiotu w najlepszej pozycji.
-Rozmiarowa regulacja częstotliwości (VFD) poprzez obrotową i napędzaną silnikiem regulację prędkości poprzez przechylanie, z którego klienci mogą wybierać zgodnie z wymaganiami operacyjnymi.
-Elektryczny system sterowania złożony z szafki elektrycznej i ręcznego panelu sterowania, co ułatwia obsługę.
-Wyposażony w łożysko obrotowe, które pomaga zwiększyć ładowność i sprawia, że obrót jest gładki.
- Stół roboczy jest produkowany z sześcioma rowkami ryglowymi M30T służącymi do zaciskania i pozycjonowania obrabianych elementów.
- Kilka koncentrycznych rowków jest przetwarzanych na powierzchnię stołu roboczego, aby ułatwić pozycjonowanie przedmiotu obrabianego w środku.
- Cały stojak nie odkształci się nawet przez długi czas z powodu wyżarzania
2. Parametry techniczne
Model | Ładuję Pojemność (kg) | Prędkość obrotowa (rmp) | Prędkość przechylania (rmp) | Kąt nachylenia | Tabela Dia. (mm) | Moc rotacji (kw) | Nachylenie mocy (kw) |
ZHB-01 | 100 | 0,4-4 | 2 | 0-90 | 400 | 0,18 | 0,18 |
ZHB-03 | 300 | 0,1-1 | 1 | 0-90 | 600 | 0,37 | 0,37 |
ZHB-06 | 600 | 0,09-0,9 | 0,42 | 0-90 | 1000 | 0,75 | 0,75 |
ZHB-12 | 1200 | 0,05-0,5 | 0.4 | 0-120 | 1200 | 1.1 | 1.1 |
ZHB-30 | 3000 | 0,05-0,5 | 0,23 | 0-120 | 1400 | 1.1 | 2.2 |
ZHB-50 | 5000 | 0,05-0,5 | 0,2 | 0-120 | 1500 | 1.5 | 3 |
ZHB-100 | 10000 | 0,05-0,5 | 0,2 | 0-120 | 2000 | 3 | 4 |
ZHB-150 | 15000 | 0,04-0,4 | 0,15 | 0-120 | 2200 | 4 | 7.5 |
ZHB-200 | 20000 | 0,04-0,4 | 0,15 | 0-90 | 2500 | 5.5 | 11 |
ZHB-300 | 30000 | 0,03-0,3 | 0,15 | 0-90 | 3000 | 5.5 | 15 |
ZHB-500 | 50000 | 0,02-0,2 | 0,06 | 0-90 | 4000 | 11 | 18,5 |
