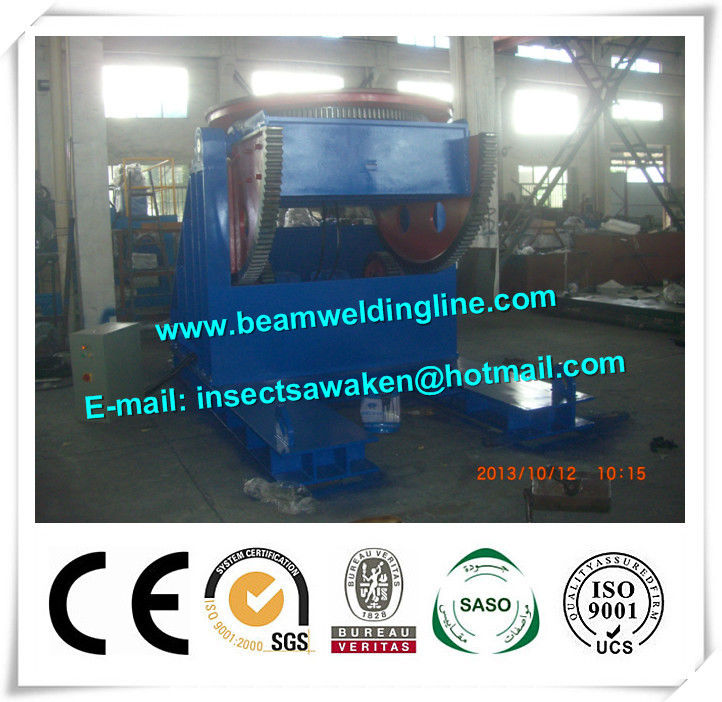

Obrotowy przechylny automatyczny pozycjoner spawalniczy rur / spawalniczy Gramofon spawalniczy

Obrotowy przechylny automatyczny pozycjoner spawalniczy rur / spawalniczy Gramofon spawalniczy

1. Stół roboczy

● Powierzchnia robocza jest przetwarzana z otworami na śruby N4 i rowkami 6T, z nakrętką M30T i okrągłymi rowkami, aby ułatwić obrabiany przedmiot na środku; Rowek w kształcie litery T poniżej dodaje płytę.

● Użyj wysokiej jakości blachy stalowej, wzmacniając obróbkę na części naprężającej; wyżarzanie, proces odprężania.

● Stół roboczy jest zamocowany na profesjonalnym korpusie obrotowym, stabilnym łożysku i obrotowym.

2. Mechanizm obrotowy

● Stół jest zamocowany na obrotowych łożyskach wsporczych, zapewniający prawidłową nośność i równomierne obracanie; Mechanizm obrotowy służy do napędzania obrotu obrabianego przedmiotu.

● Spód stołu roboczego przyjmuje profile spawane, zbrojenie w części naprężającej, stół po spawaniu eliminuje naprężenia, brak odkształceń.

● Stół roboczy jest zamocowany na łożysku obrotowym, aby zapewnić stabilne obracanie. Łożysko obrotowe ma dużą nośność, wysoką dokładność.

● Slingowanie łożyska "jednorzędowego pierścienia obrotowego" produkowanego przez profesjonalnych producentów. Mają zalety rozsądnej konstrukcji, dobrej sztywności, lekkości, długiej żywotności itp. Łożysko ślizgowe jest zaprojektowane z pełnym uszczelnieniem z gumy odpornej na ciepło, olej smarujący nie wyciekł, kurz zewnętrzny nie może przedostać się do łożyska obrotowego , spełniają bardzo złe warunki spawania. I wyposażony w przedłużoną rurkę do napełniania masła, wygodnie wstrzykiwany regularnie do masła, aby zapewnić dobre działanie sprzętu.

● Obrotowy stół roboczy jest napędzany silnikiem prądu przemiennego poprzez dwustopniowy cykloidalny reduktor koła.

● Koło zębate napędu wykonane z materiału 40Cr i hartowane, utwardzanie powierzchni zębów, aby sprostać przenoszeniu przy użyciu wysokiej wytrzymałości.

● Napędzany przez zmienną częstotliwość przemiany częstotliwości AC w ​​szerokim zakresie prędkości, aby zapewnić stały moment obrotowy.

● Mechanizm obrotowy jest umieszczony na belce poprzecznej, ramie konstrukcji skrzyni obrotowej. Belka wspiera obrabiany przedmiot i przenosi ciężar na kolumny, może przenosić duże obciążenia udarowe i skręcanie. Użyj konstrukcji skrzynkowej, która może skutecznie przenosić i zapobiegać skręcaniu. Konstrukcja naprężeń w konstrukcji skrzynkowej po spawaniu i zgodnie z warunkami ułożenia naprężeń ma dużą liczbę usztywnień. Belka i mechanizm obrotu łączą się za pomocą śrub.


3. Mechanizm przechylający

● Mechanizm obrotu może wpływać na ruch cięć elementu; zmiana pozycji obrabianego przedmiotu jest wygodna do spawania.

● Użyj reduktora koła zębatego ząbkowanego (dwustopniowy reduktor przekładni); ma dużą nośność, zdolność przeciwwstrząsową, aby zapewnić bezpieczną i stabilną pracę w procesie toczenia reduktora prędkości.

● Zasada działania obrotu: elektromagnetyczny silnik hamulcowy - przekładnia redukcyjna - koło zębate przekładni. Dzięki podwójnemu karbowanemu krążkowi o dużej średnicy i wysokim module może realizować obrót przedmiotu obrabianego, stabilny i niezawodny, efekt nośny jest dobry, obracający się mechanizm napędowy będzie również wykorzystywać reduktor o wysokim momencie wyjściowym i silniku, a także rozważać bezpieczeństwo i niezawodność, wszystkie mają hamulec blokujący, upewnij się, że sprzęt jest bezpieczny i niezawodny w użyciu.
