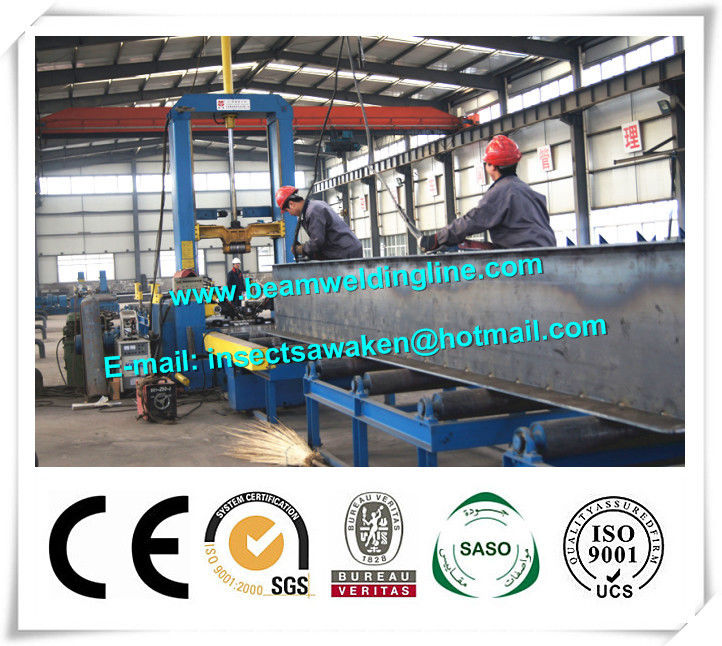

Automatyczna maszyna do montażu belek H do zgrzewania punktowego symetrycznego
High Light | welded h beam line,submerged arc welding equipment |
---|
Automatyczna maszyna do montażu belek H do zgrzewania punktowego symetrycznego
1. Proste wprowadzenie
Ta maszyna do montażu jest stosowana do zgrzewania punktowego symetrycznych, niesymetrycznych, niecentrycznych i nierównomiernych stali H. Maszyna ta przyjmuje sposób z jednej strony, ręczną lub elektryczną regulacją łącza i drugą stronę, która jest hydraulicznie niecierpiąca, co jest popularnym na całym świecie. Spawanie i bieg jałowy przyjmują różne prędkości, co skutecznie poprawia wydajność pracy.
2. Funkcje
● 3 modele zgodnie z wysokością belki H: 1500, 1800 i 2000 mm
● Proces obejmujący mocowanie i centrowanie taśmy i kołnierza za pomocą przekładni hydraulicznej
● System sterowania dostosowuje japoński sterownik PLC Mitsubishi
● Obie strony zaciśnięte i wyrównane poprzez system mechaniczny, zapewniające pozycjonowanie wstęgi i kołnierza o różnej szerokości w określonym zakresie dokładnego automatycznego wyrównania, bez konieczności regulacji za każdym razem rolka mimośrodowa
● Belka górnego docisku dostosowana z prawą i lewą 4 grupami prowadnic, zapewniającymi stabilność nacisku
● Automatyczna jednostka łuku do spawania punktowego napędzana lekkim cylindrem olejowym, bez wejścia sprężonego powietrza, przenośnika wyjściowego i układu pręta ciągnącego są podzielone na segmenty, długość i ilość można dobrać odpowiednio do długości detalu
● Używany do regulacji wciskania Hydrauliczny stojak zatrzymujący po obu stronach może zapewnić wyrównanie końcowej strony wstęgi i kołnierza podczas montażu
3. Parametr techniczny
Nie. | Pozycja | Specyfikacja | ||
1 | Wysokość belki internetowej | 200-1500 mm | 200-1800 mm | 200-2000 mm |
2 | Grubość sieci WWW | 5-32 mm | 5-32 mm | 5-32 mm |
3 | Kołnierz Szerokość belki | 160-800 mm | 160-800 mm | 160-800 mm |
4 | Grubość belki łączeniowej | 6-40 mm | 6-40 mm | 6-40 mm |
5 | Długość wiązki H. | 3000-15000 mm | 3000-15000 mm | 3000-15000 mm |
6 | Szybkość montażu | 0,6-6 m / min | 0,6-6 m / min | 0,6-6 m / min |
7 | Szacowany wymiar układu | 28 m * 4 m * 4,6 m | 28 m * 4 m * 4,9 m | 28 m * 4 m * 5,1 m |
